ما هي المواصفات الفنية لمنظم جهد المحرك؟

باعتباري موردًا رائدًا لمنظمات جهد المحرك، كثيرًا ما يتم سؤالي عن المواصفات الفنية لهذه الأجهزة المهمة. في منشور المدونة هذا، سوف أتعمق في الجوانب التقنية الرئيسية التي تحدد منظم جهد المحرك، مما يوفر رؤى ضرورية لكل من محترفي الصناعة وأولئك الجدد في هذا المجال.

نطاق جهد الإدخال

أحد المواصفات الأساسية لمنظم جهد المحرك هو نطاق جهد الإدخال الخاص به. تشير هذه المعلمة إلى الحد الأدنى والحد الأقصى لمستويات الجهد التي يمكن أن يقبلها المنظم كمدخل. على سبيل المثال، قد يكون لمنظم جهد المحرك النموذجي نطاق جهد دخل يتراوح من 170 فولت إلى 260 فولت لنظام أحادي الطور أو من 300 فولت إلى 460 فولت لنظام ثلاثي الطور. تم تصميم هذا النطاق الواسع لاستيعاب التقلبات في إمدادات الطاقة، والتي يمكن أن تحدث بسبب عوامل مختلفة مثل عدم استقرار الشبكة، أو التغيرات الموسمية، أو تشغيل الأحمال الكهربائية الكبيرة في المنطقة المجاورة.

تعد القدرة على التعامل مع نطاق واسع من جهد الإدخال أمرًا بالغ الأهمية لضمان التشغيل المستقر للمحركات. إذا كان جهد الإدخال منخفضًا جدًا، فقد لا يبدأ المحرك بشكل صحيح أو قد يعمل بكفاءة منخفضة، مما يؤدي إلى زيادة استهلاك الطاقة واحتمال حدوث تلف بمرور الوقت. من ناحية أخرى، إذا كان جهد الدخل مرتفعًا جدًا، فقد يتسبب ذلك في ارتفاع درجة حرارة ملفات المحرك، وانهيار العزل، وفي النهاية فشل المحرك. ولذلك، فإن منظم جهد المحرك مع نطاق جهد الإدخال المناسب يعمل كضمان، ويحمي المحرك من هذه المشكلات المتعلقة بالجهد.

استقرار الجهد الناتج

يعد استقرار جهد الخرج من المواصفات المهمة الأخرى. يجب أن يكون منظم جهد المحرك عالي الجودة قادرًا على الحفاظ على جهد خرج ثابت ضمن نطاق تسامح ضيق، بغض النظر عن التغيرات في جهد الدخل أو الحمل على المحرك. على سبيل المثال، قد يكون المنظم المصمم جيدًا قادرًا على الحفاظ على جهد الخرج ضمن ±1% أو ±2% من القيمة المحددة.

يتم تحقيق هذا الاستقرار من خلال آليات التحكم المختلفة. أحد الأساليب الشائعة هو استخدام حلقة التحكم في ردود الفعل. يقوم المنظم بمراقبة جهد الخرج بشكل مستمر ومقارنته بالجهد المرجعي. إذا انحرف جهد الخرج عن المرجع، تقوم دائرة التحكم بضبط المكونات الداخلية للمنظم، مثل المحولات أو مفاتيح الحالة الصلبة، لإعادة جهد الخرج إلى المستوى المطلوب.

يعد جهد الخرج المستقر ضروريًا للتشغيل السليم للمحركات. تم تصميم المحركات لتعمل بجهد معين، وأي انحراف كبير عن هذا الجهد يمكن أن يؤثر على أدائها. على سبيل المثال، قد يتعرض المحرك الذي يعمل بجهد أقل من الجهد المقدر إلى انخفاض عزم الدوران، في حين أن المحرك الذي يعمل بجهد أعلى قد يسحب تيارًا زائدًا، مما يؤدي إلى ارتفاع درجة الحرارة والتآكل المبكر.

سرعة التنظيم

تشير سرعة التنظيم إلى مدى سرعة استجابة منظم جهد المحرك للتغيرات في جهد الإدخال أو الحمل. في بيئة كهربائية ديناميكية، حيث يمكن أن تحدث تقلبات الجهد بسرعة، يكون المنظم سريع المفعول ضروريًا للحفاظ على جهد خرج ثابت.

يتم قياس سرعة التنظيم عادةً بالمللي ثانية أو الثواني. يمكن للمنظم ذو سرعة التنظيم السريعة اكتشاف تغير الجهد وضبط جهد الخرج خلال إطار زمني قصير جدًا. وهذا مهم بشكل خاص للتطبيقات التي تكون فيها التغيرات المفاجئة في الحمل شائعة، كما هو الحال في الآلات الصناعية أو أنظمة المصاعد.

على سبيل المثال، عند بدء تشغيل محرك كبير، يمكن أن يتسبب ذلك في انخفاض كبير في جهد الإمداد. قد لا يتمكن المنظم ذو سرعة التنظيم البطيئة من تعويض هذا الانخفاض بسرعة كافية، مما يؤدي إلى انخفاض مؤقت في جهد الخرج ومشاكل محتملة في الأداء للمحركات الأخرى المتصلة. في المقابل، يمكن للمنظم سريع المفعول ضبط جهد الخرج بسرعة، مما يضمن استمرار جميع المحركات في العمل بسلاسة.

سعة التحميل

سعة التحميل هي الحد الأقصى من الطاقة الكهربائية التي يمكن لمنظم جهد المحرك التعامل معها. يتم تحديده عادةً بالكيلووات (كيلوواط) أو فولت - أمبير (VA). تعتمد سعة تحميل المنظم على عدة عوامل، بما في ذلك حجم وتصميم مكوناته الداخلية، مثل المحولات ومفاتيح الطاقة.

عند اختيار منظم جهد المحرك، من الضروري اختيار واحد بسعة تحميل كافية للمحرك أو المحركات التي سيتم تشغيلها. إذا كانت سعة تحميل المنظم منخفضة جدًا، فقد يسخن بشكل زائد ويفشل في ظل ظروف الحمل الثقيل. ومن ناحية أخرى، فإن اختيار منظم بسعة تحميل أعلى بكثير من اللازم يمكن أن يؤدي إلى تكلفة غير ضرورية وعدم الكفاءة.

على سبيل المثال، إذا كان لديك محرك بقدرة مقدرة تبلغ 5 كيلو وات، فيجب عليك اختيار منظم بقدرة تحميل لا تقل عن 5 كيلو وات، ويفضل أن يكون ذلك مع بعض الهامش لمراعاة الزيادات المستقبلية المحتملة في الحمل أو أحمال الذروة المؤقتة.

كفاءة

تعد الكفاءة أحد الاعتبارات المهمة، خاصة في التطبيقات الصناعية واسعة النطاق حيث يمكن أن يكون لاستهلاك الطاقة تأثير كبير على تكاليف التشغيل. يتم تعريف كفاءة منظم جهد المحرك على أنها نسبة طاقة الخرج إلى طاقة الإدخال، معبرًا عنها كنسبة مئوية.

منظم عالي الكفاءة يقلل من فقدان الطاقة أثناء عملية تنظيم الجهد. يمكن أن تحدث هذه الخسائر بسبب عوامل مختلفة، مثل خسائر المقاومة في المحولات ومفاتيح الطاقة، وفواقد التبديل في أجهزة الحالة الصلبة.

على سبيل المثال، كفاءة 95% تعني أنه مقابل كل 100 واط من طاقة الإدخال، يتم توصيل 95 واط إلى المحرك كطاقة خرج، بينما يتم فقد 5 واط كحرارة. ومن خلال اختيار منظم ذو كفاءة عالية، يمكن للمستخدمين تقليل استهلاكهم للطاقة وتوفير فواتير الكهرباء على المدى الطويل.

أنواع منظمات جهد المحرك

هناك أنواع مختلفة من منظمات جهد المحرك المتوفرة في السوق، ولكل منها مجموعة المواصفات الفنية الخاصة به.

مثبت محرك سيرفو

أمثبت محرك سيرفويستخدم آلية يتم التحكم فيها مؤازرة لضبط جهد الخرج. ويتكون عادة من محرك سيرفو، ومحول ذاتي متغير، ودائرة تحكم. يقوم المحرك المؤازر بتشغيل الصنبور المتحرك للمحول الذاتي، والذي يغير نسبة الدورات وبالتالي جهد الخرج. تُعرف مثبتات المحركات المؤازرة بدقتها العالية وسرعة تنظيمها السريعة نسبيًا. وهي مناسبة للتطبيقات التي تتطلب التحكم الدقيق في الجهد، كما هو الحال في المعدات الإلكترونية الحساسة وبعض العمليات الصناعية.

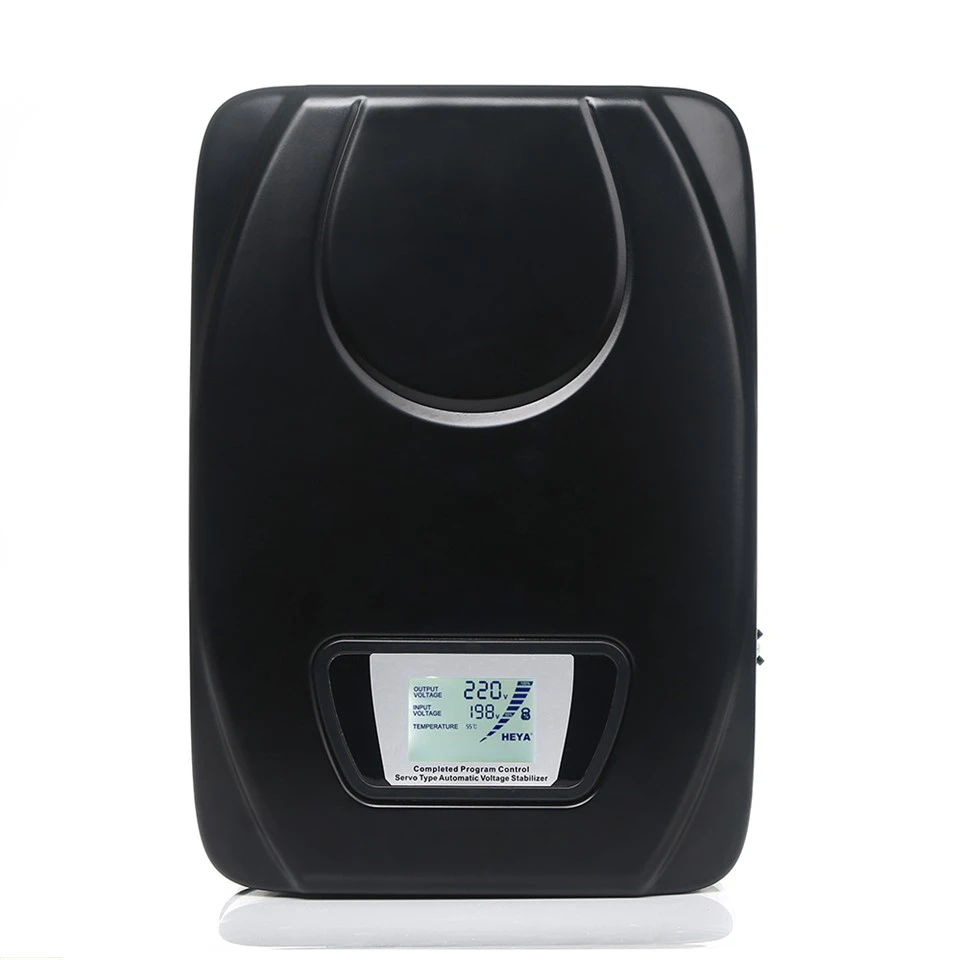

منظم جهد محرك التيار المتردد

انمنظم جهد محرك التيار المترددتم تصميمه خصيصًا لمحركات التيار المتردد (AC). يمكن أن تعتمد هذه المنظمات على تقنيات مختلفة، مثل المضخمات المغناطيسية، أو الثايرستور، أو أنظمة التحكم الرقمية. إنها قادرة على التعامل مع مجموعة واسعة من أحمال محركات التيار المتردد ويمكن أن توفر جهد خرج ثابتًا في ظل ظروف جهد الدخل المتغيرة. تُستخدم منظمات جهد محرك التيار المتردد بشكل شائع في التطبيقات الصناعية والتجارية، بما في ذلك أنظمة النقل والمضخات والضواغط.

Svc منظم الجهد التلقائي

الSvc منظم الجهد التلقائي(معوض Var الثابت) هو نوع أكثر تقدمًا من منظمات الجهد. ويستخدم أجهزة الحالة الصلبة، مثل الثايرستور أو الترانزستورات ثنائية القطب المعزولة (IGBTs)، للتحكم في تدفق الطاقة التفاعلية وتنظيم الجهد. توفر منظمات الجهد الأوتوماتيكية SVC أوقات استجابة سريعة وكفاءة عالية وقدرة على التعامل مع أنظمة الطاقة واسعة النطاق. غالبًا ما يتم استخدامها في شبكات توزيع الطاقة والمجمعات الصناعية الكبيرة لتحسين جودة الطاقة واستقرار الجهد.

خاتمة

في الختام، يعد فهم المواصفات الفنية لمنظم جهد المحرك أمرًا ضروريًا لاختيار الجهاز المناسب لتطبيقك. يعد نطاق جهد الإدخال واستقرار جهد الخرج وسرعة التنظيم وسعة التحميل والكفاءة من العوامل الرئيسية التي تحدد أداء وملاءمة المنظم.

باعتبارنا موردًا لمنظمات جهد المحرك، فإننا نقدم مجموعة واسعة من المنتجات ذات المواصفات الفنية المختلفة لتلبية الاحتياجات المتنوعة لعملائنا. سواء كنت بحاجة إلى مثبت محرك مؤازر لتطبيق دقيق أو منظم جهد أوتوماتيكي SVC لنظام طاقة واسع النطاق، فلدينا الخبرة والمنتجات التي لتزويدك بحل موثوق.

إذا كنت مهتمًا بمعرفة المزيد عن منظمات جهد المحرك لدينا أو ترغب في مناقشة متطلباتك المحددة، فنحن نشجعك على الاتصال بنا للحصول على استشارة مفصلة. فريق الخبراء لدينا على استعداد لمساعدتك في اتخاذ الخيار الأفضل لاحتياجات تنظيم جهد المحرك الخاص بك.

مراجع

• دليل الهندسة الكهربائية، الطبعة الثالثة، حرره ريتشارد سي دورف
• إلكترونيات الطاقة: المحولات والتطبيقات والتصميم، الطبعة الثالثة، بقلم نيد موهان وتوري إم أوندلاند وويليام بي روبنز
• التحكم في المحركات الصناعية، الطبعة السابعة، بقلم توماس ل. فلويد
